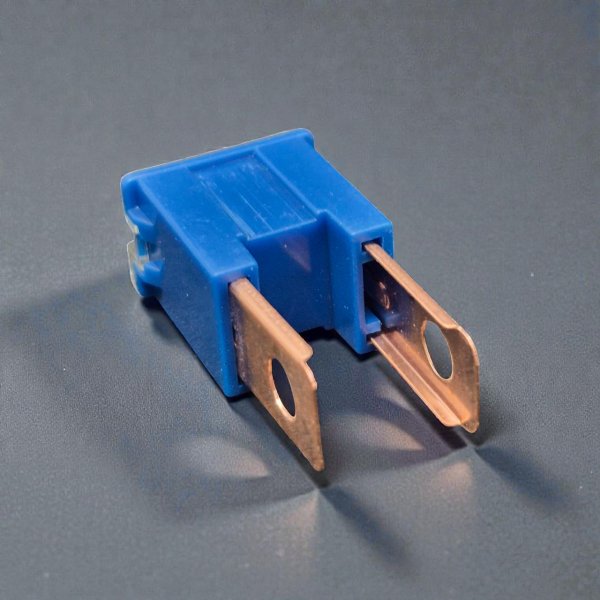

Предохранитель автомобильный кассетный PAL S1041-1 (FJ14) 100А синий папа
-
33100
Доставка
- Самовивіз
- По Києву: 1-2 дні
- По Україні перевізниками Нова Пошта, Meest, УкрПошта, Rozetka Delivery: за тарифами перевізника
Оплата
- Готівкою при отриманні
- Оплата банківською карткою
- Оплата онлайн через платіжну систему WayForPay ( можливість оплати частинами Mono, ПриватБанк, А-банк, OTP банк )
- Безготівковий розрахунок
Захист споживача
- Оригінальна продукція
- Офіційна гарантія
- Повернення на протязі 14 днів
-
Технічні характеристики
| Параметр | Значення |
|---|---|
| Типорозмір / Стандарт | PAL S1041-1 / FJ14 |
| Номінальний струм | 100 А |
| Робоча напруга | 32 В постійного струму |
| Тип контактів | Male (штекерний) |
| Колір корпусу | Синій |
| Матеріал контактів | Мідний сплав з луженим покриттям |
| Тип корпусу | Касетний (Cartridge Fuse) |
| Стандарт відповідності | ISO 8820-3 |
Призначення та конструктивні особливості
Запобіжник PAL S1041-1 являє собою касетний силовий елемент захисту, призначений для монтажу у магістральні високострумові ланцюги автомобільної бортової мережі напругою 32В. Типорозмір FJ14 відповідає японському галузевому стандарту, що забезпечує повну взаємозамінність з оригінальними компонентами виробництва Pacific Engineering Corporation (PAL).
Область застосування
Даний магістральний запобіжник встановлюється у критичних силових ланцюгах:
- Захист генератора: головний ланцюг між генератором та акумуляторною батареєю
- Силовий розподільний блок: магістральне живлення підсистем двигуна та трансмісії
- Захист стартерної групи: у конфігураціях з роздільним захистом стартера та генератора
- Живлення інверторів: у гібридних силових установках (HEV/PHEV)

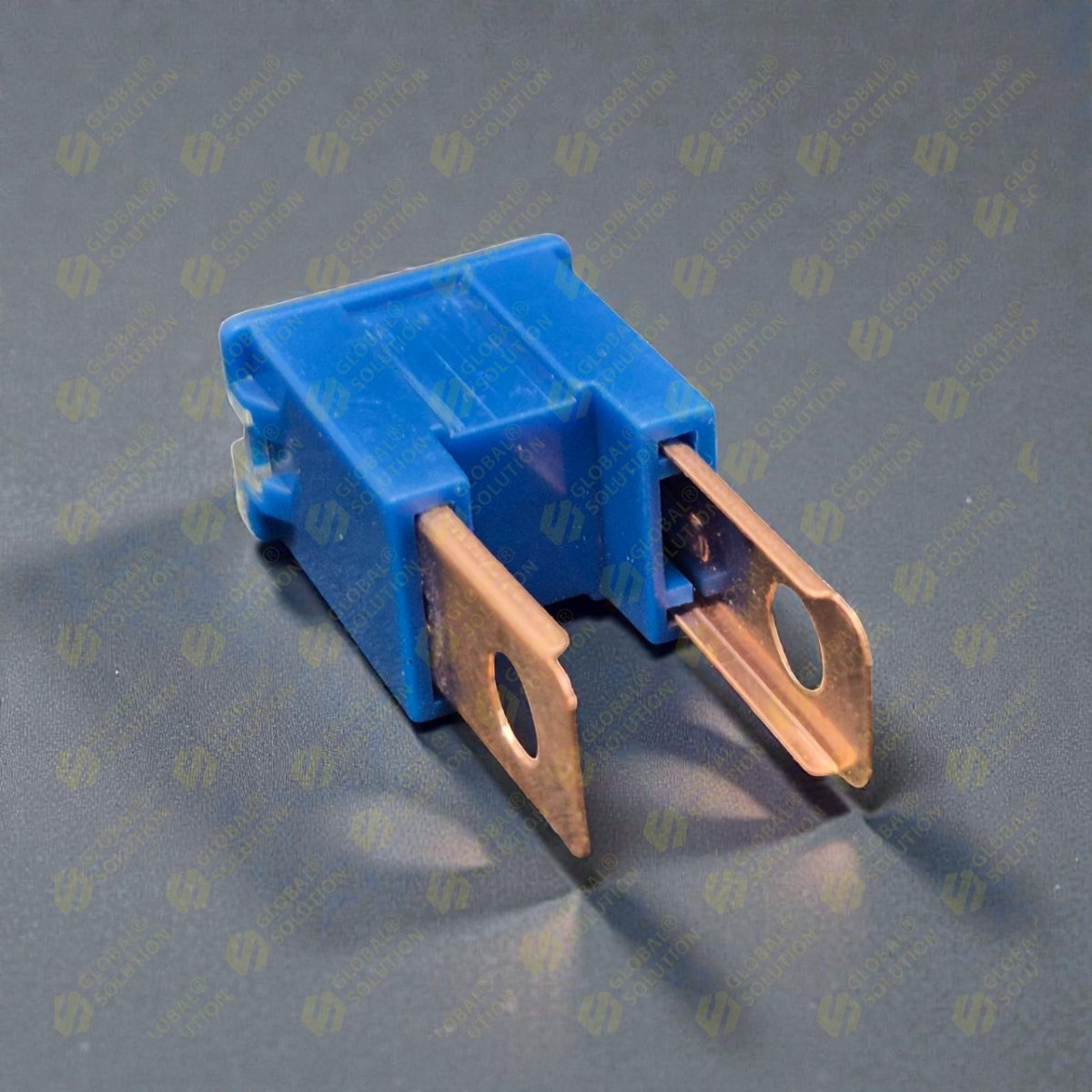

Конструкція штекерного контакту Male
Запобіжник виконано з штекерним типом контакту (Male/тато), що передбачає встановлення у відповідне гніздо (Female) блоку розподілу живлення. Контактні елементи виготовлені з мідного сплаву з лудженим покриттям для мінімізації перехідного опору.
Критичні параметри контактної системи:
- Площа контактної поверхні: ≥ 12 мм² на кожен полюс
- Контактний опір: ≤ 0,5 мОм при номінальному струмі
- Зусилля фіксації: 15-25 Н для запобігання термічного руйнування під час тривалої роботи на граничних струмах
Недостатня фіксація штекерного з'єднання при струмах 80-100А призводить до локального перегріву контактної зони (понад 120°C), що спричиняє деградацію пластикового корпусу блоку запобіжників та втрату контакту.
Сумісність з автомобілями
Японські виробники
Toyota/Lexus: Camry (XV40, XV50), RAV4, Land Cruiser Prado, Highlander, Lexus RX, ES, GX — силові блоки під капотом
Nissan/Infiniti: X-Trail, Murano, Pathfinder, QX56/QX80, Patrol — магістральні запобіжники генератора
Mazda: CX-5, CX-7, CX-9, Mazda 6 — блоки Engine Room
Mitsubishi: Outlander, Pajero Sport, L200 — силові розподільчі блоки
Корейські виробники
Hyundai: Santa Fe, Tucson, ix35, H-1 — запобіжники генератора та інвертора
Kia: Sorento, Sportage, Carnival — магістральні блоки підкапотного простору
Ідентифікація за кольором

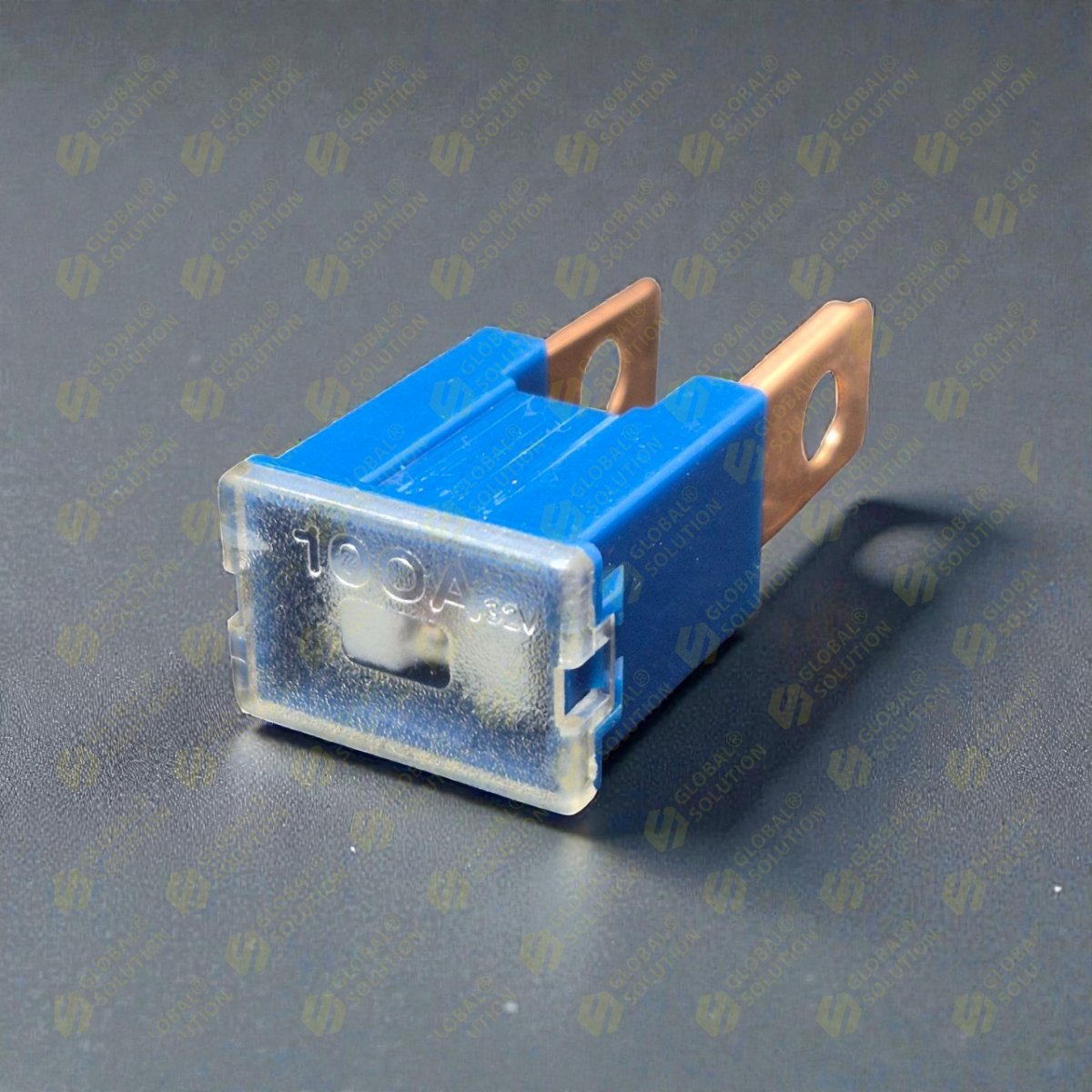

Синій колір корпусу відповідає стандартизованому маркуванню запобіжників номіналом 100А згідно ISO 8820-3. Колірне кодування дозволяє технічному персоналу швидко ідентифікувати номінал без демонтажу елемента з блоку.
Стандартна колірна шкала силових запобіжників PAL:
- 60А — жовтий
- 80А — білий/прозорий
- 100А — синій
- 120А — червоний
- 150А — природний (прозорий без барвника)
Особливості експлуатації
Режими спрацювання
Запобіжник PAL S1041-1 забезпечує селективний захист за рахунок каліброваного плавкого елемента, який гарантує:
- Тривале навантаження 100А: безперервна робота без деградації при температурі навколишнього середовища до +80°C
- Перевантаження 135% (135А): спрацювання протягом 60-90 секунд
- Коротке замикання (>500А): миттєве спрацювання <5 мс з дуговою витримкою
Рекомендації щодо заміни
Заміна силового запобіжника 100А виконується виключно при знеструмленій бортовій мережі (клема акумулятора від'єднана). Встановлення запобіжника меншого номіналу у магістральний ланцюг генератора призводить до хибних спрацювань при пікових навантаженнях (увімкнення кондиціонера, електропідсилювача керма, обігріву скла).
Діагностичні ознаки необхідності заміни:
- Потемніння корпусу у зоні контактів (ознака перегріву через слабку фіксацію)
- Видимі сліди оплавлення пластикового корпусу
- Випадкові втрати живлення споживачів генераторного ланцюга
Запобіжник PAL S1041-1 (FJ14) 100А являє собою високонадійний компонент силового захисту, розроблений для японських та корейських автомобілів з підвищеними вимогами до токовикористання. Штекерна конструкція Male та якісне виконання контактної системи забезпечують стабільну роботу у критичних режимах навантаження магістральних ліній бортової мережі.
