  • Предохранитель автомобильный кассетный PAL S1041-1 (FJ14) 60А желтый Male

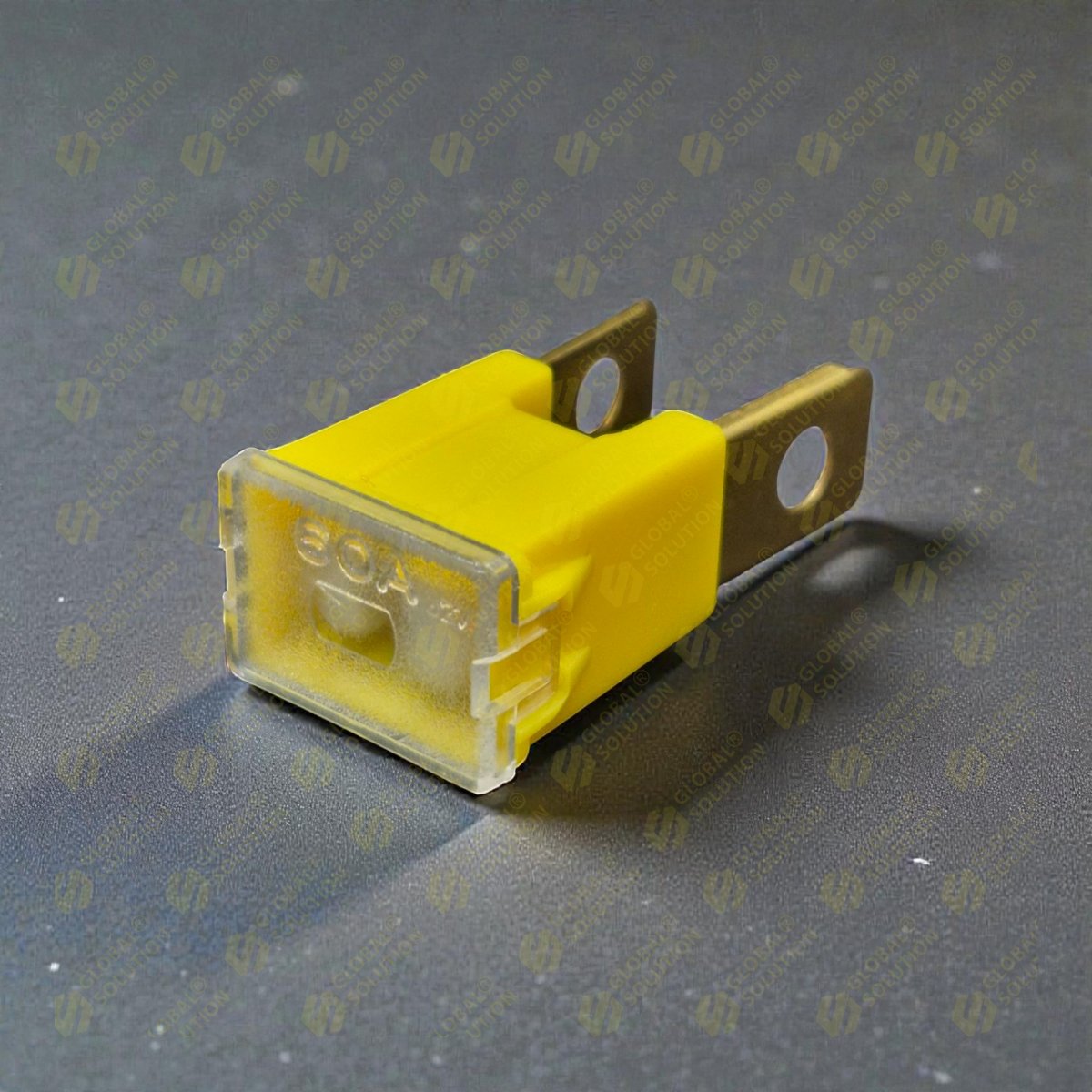

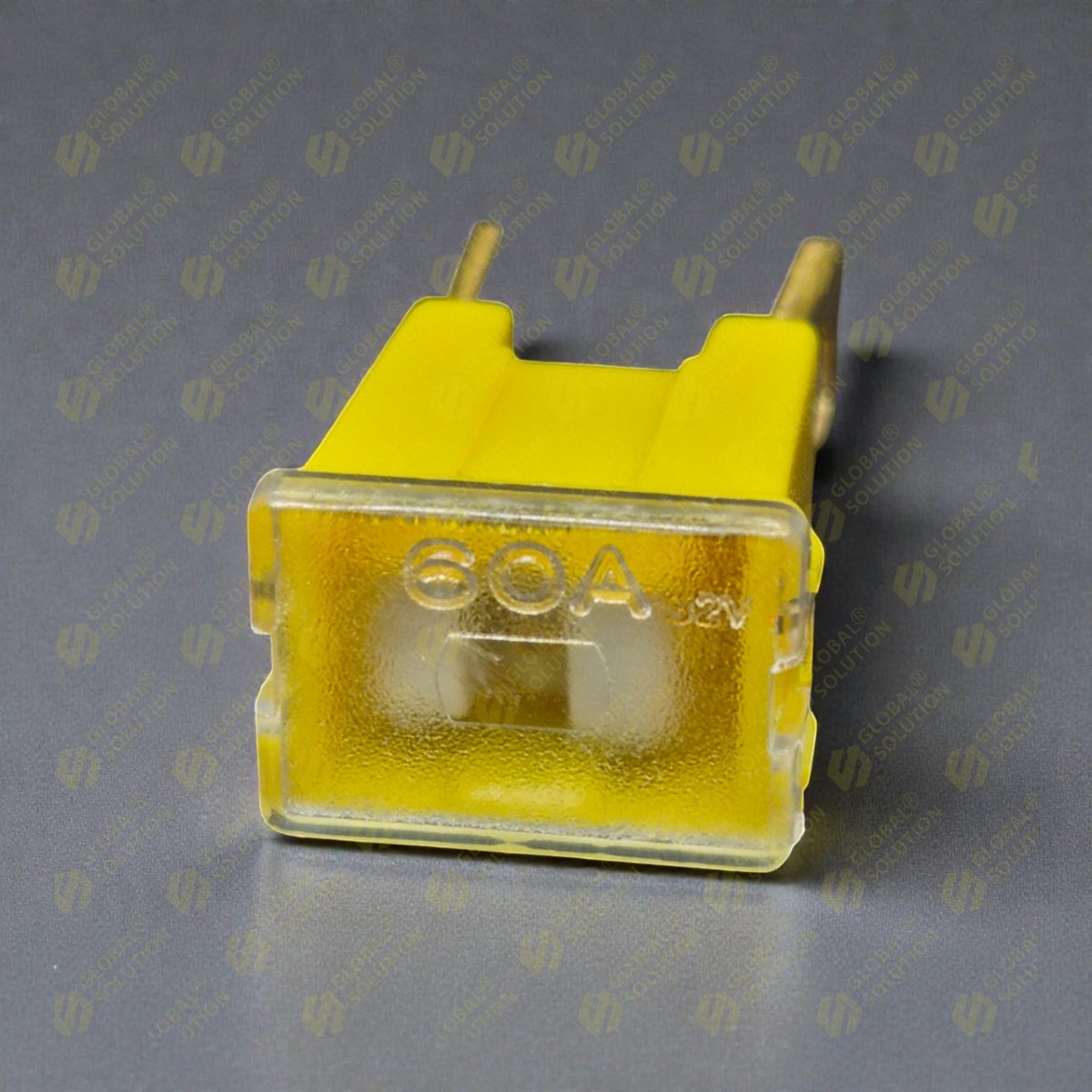

    Предохранитель автомобильный кассетный PAL S1041-1 (FJ14) 60А желтый Male
    Предохранитель автомобильный кассетный PAL S1041-1 (FJ14) 60А желтый Male

  • Предохранитель автомобильный кассетный PAL S1041-1 (FJ14) 60А желтый Male

    • 33061
      46₴

      Доставка

      • Самовывоз
      • По Киеву: 1-2 дня
      • По Украине перевозчиками Нова Пошта, Meest, УкрПошта, Rozetka Delivery: по тарифам перевозчика

      Оплата

      • Наличными при получении
      • Оплата банковской картой
      • Оплата онлайн через платежную систему WayForPay ( возможность оплаты частями Mono, ПриватБанк, А-банк, OTP банк )
      • Безналичный расчет

      Защита покупки

      • Оригинальная продукция
      • Официальная гарантия
      • Возврат в течении 14 дней

Технические характеристики

Параметр Значение
Стандарт PAL S1041-1 / FJ14
Номинальный ток 60 Ампер (60А)
Рабочее напряжение до 32В постоянного тока
Тип контактов Male (штекерный)
Цвет корпуса Желтый
Тип корпуса Кассетный (Cartridge Fuse)
Класс применения Силовой автомобильный предохранитель

Функциональное назначение силового предохранителя PAL S1041-1

Предохранитель кассетного типа PAL S1041-1 (альтернативная маркировка FJ14) предназначен для защиты магистральных силовых линий бортовой сети автомобиля от токов короткого замыкания и перегрузки. Номинальный ток 60 ампер определяет применение компонента в цепях с высоким потреблением энергии.

Основные участки монтажа

Штекерный предохранитель 60А устанавливается в силовых распределительных блоках для защиты следующих систем:

  • Цепи заряда аккумуляторной батареи: защита проводки генератора от перегрузки при максимальной отдаче тока.
  • Системы электрического подогрева: защита линий питания сидений, стекла и зеркал с высоким токопотреблением.
  • Вспомогательное силовое оборудование: инверторы, лебедки, дополнительные осветительные приборы мощностью свыше 500 Вт.
  • Магистральные питающие шины: обеспечение защиты центральных распределительных узлов электрооборудования.

Конструктивные особенности и преимущества типа Male

Предохранитель выполнен в кассетном корпусе со штекерным типом контактов Male (папа). Такая конструкция обеспечивает следующие технические преимущества:

Контактная группа Male

Штекерный тип Male предусматривает вставку контактных выводов предохранителя в соответствующие гнезда Female блока предохранителей. Конструкция обеспечивает:

  • Площадь контакта: Увеличенная контактная поверхность снижает переходное сопротивление соединения, что критически важно при токах 60 ампер.
  • Термостабильность: Уменьшение нагрева контактной группы при длительной работе на предельных нагрузках.
  • Фиксация: Механическое удержание предохранителя в посадочном гнезде исключает самопроизвольное отсоединение из-за вибраций.

Стандарт PAL S1041-1 (FJ14)

Типоразмер PAL S1041-1 соответствует индустриальному стандарту FJ14, что гарантирует взаимозаменяемость с оригинальными компонентами. Габаритные размеры корпуса и расположение контактных элементов унифицированы для блоков предохранителей производителей автоэлектрики.

Совместимость с транспортными средствами

Силовой предохранитель 60 ампер кассетного типа применяется в автомобилях азиатского производства, где используется стандарт PAL для силовых защитных элементов. Совместимость подтверждена для следующих марок:

  • Toyota (включая гибридные модели)
  • Lexus (силовые цепи премиум-оборудования)
  • Nissan (блоки распределения моторного отсека)
  • Mitsubishi (силовые шины системы 4WD)
  • Honda (защита генератора и стартера)
  • Mazda (распределительные блоки подкапотного пространства)
  • Hyundai (цепи систем комфорта)
  • Kia (силовые распределительные узлы)

Рабочее напряжение и пределы применения

Предохранитель рассчитан на работу в сетях постоянного тока напряжением до 32 вольт. Этот параметр соответствует стандартной бортовой сети легковых автомобилей (12В номинальное напряжение, до 14,8В при заряде от генератора) и обеспечивает запас надежности для пиковых режимов.

Номинальный ток 60 ампер

Значение 60А определяет верхний предел длительного тока, при превышении которого происходит термическое разрушение плавкой вставки. Характеристика срабатывания соответствует время-токовым параметрам стандарта для автомобильных предохранителей типа PAL.

Цветовая маркировка

Желтый цвет корпуса соответствует международному стандарту цветового кодирования автомобильных предохранителей для номинала 60 ампер. Унифицированная система цветов позволяет визуально идентифицировать номинальный ток без дополнительных измерений или считывания маркировки.

Рекомендации по монтажу и эксплуатации

При установке предохранителя кассетного типа Male необходимо соблюдать следующие требования:

  1. Проверка посадочного гнезда: Контактные пластины Female должны иметь упругость, достаточную для создания плотного контакта.
  2. Отсутствие окисления: Контактные поверхности гнезда и предохранителя должны быть свободны от окислов и загрязнений.
  3. Соответствие номинала: Замена предохранителя на элемент с более высоким номинальным током без перерасчета сечения проводки недопустима.
  4. Диагностика причины срабатывания: Перед установкой нового предохранителя необходимо устранить причину перегрузки или короткого замыкания.

Критерии подбора силового предохранителя

Выбор предохранителя для защиты бортовой сети автомобиля определяется следующими параметрами:

  • Максимальный ток потребления защищаемой цепи: Номинал предохранителя должен превышать рабочий ток на 20-30%.
  • Стандарт посадочного места: Типоразмер PAL S1041-1 (FJ14) определяется конструкцией блока предохранителей.
  • Тип контактов: Соответствие Male/Female между предохранителем и гнездом является обязательным.
  • Рабочее напряжение: Запас по напряжению должен быть не менее 1,5 раз относительно максимального напряжения в сети.

Предохранитель кассетный PAL S1041-1 (FJ14) 60А желтый Male является стандартным компонентом защиты силовых электрических цепей автомобилей азиатского производства. Штекерный тип контактов обеспечивает надежный контакт при высоких токовых нагрузках, а унифицированный типоразмер гарантирует совместимость с заводскими блоками распределения питания.
